     您現在的位置 > 首頁 > 溫度儀表 > 熱電阻

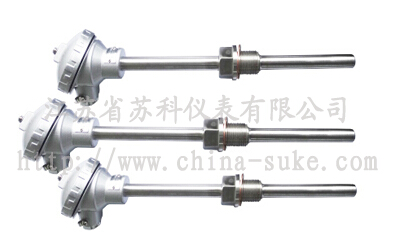

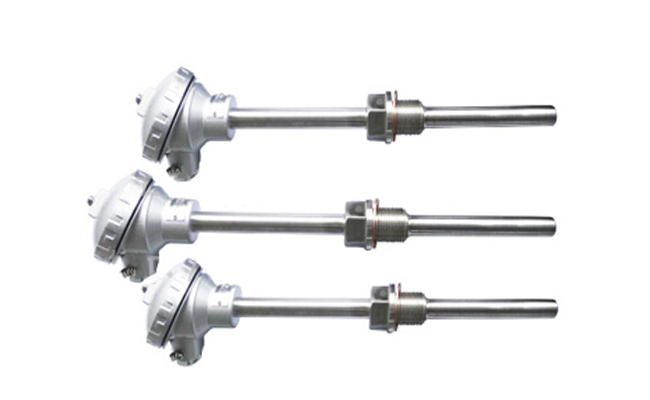

    熱電阻



    熱電阻

      工業用熱電阻作為溫度測量傳感器,通常顯示儀表、記錄儀和電子調節器等配套使用,可以直接測量或控制各種生產過程中-200℃-600℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度.
      根據國家規定,我公司裝配式熱電阻符合IEC國際標準分度號的Pt100鉑熱電阻和符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻。
    主要技術指標:
    熱電阻溫度測量范圍及允差

    熱電阻類別

    測溫范圍℃

    分度號

    允許偏差△t℃

    WZP型鉑電阻

    -200~600

    Pt100

    B級(-200~600℃) 允差±(0.30+0.005|t|)

    A級(-200~550℃) 允差±(0.15+0.002|t|)

    WZC型銅電阻

    -50~100

    Cu50

    -50~100℃ 允差±(0.3+6.0×10-3t)

    注:式中"t"為感溫元件的實測溫度絕對值。


    熱電阻感溫元件100℃時的電阻值(R100)和它在0℃時的電阻R0比值:(R100/R0)
    分度號Pt100:A級 R0=100±0.06Ω
    B級 R0=100±0.12Ω
    R0/R100=1.3850
    分度號Cu50:R0=50±0.05Ω
           R0/R100=1.428±0.02

    熱電阻結構形式
    熱電阻結構形式圖示
    熱電阻選型

    WZ□

    熱電阻    標準型



    標記

    熱電阻品種

    C

    銅電阻

    P

    鉑熱電阻



    標記

    熱電阻元件支數

    1

    單支數(可不標注)

    2

    雙支數(不適用于銅熱電阻)



    標記

    安裝固定裝置

    1

    無固定裝置

    2

    固定螺紋

    3

    活動法蘭(不適用于隔爆型)

    4

    固定法蘭

    5

    活動管接頭式

    6

    固定螺紋錐形式

    7

    直形管接頭式

    8

    固定螺紋管接頭式

    9

    活動螺紋管接頭式



    標記

    接線盒型式

    2

    防濺式

    3

    防水式

    4

    隔爆式



    標記

    保護管外徑(mm)

    0

    16

    1

    12



    特殊說明



    標記

    允差等級

    A

    A級允差:±(0.15+0.2%|t|)(不適用于銅熱電阻)

    B

    B級允差:±(0.3+0.5%|t|)(不適用于銅熱電阻)

    C

    銅電阻允差:±(0.3+0.6%|t|)(不適用于鉑熱電阻)



    標記

    測量端型式

    2

    二線制

    3

    三線制(常規)

    4

    四線制



    標記

    分度號

    Pt100

    鉑熱電阻

    Cu50

    銅熱電阻

    Cu100

    銅熱電阻



    總長L/

    (mm)



    插入長度l

    (mm)



    標記

    保護管材質





    304(常規不標)



    F

    316



    F4

    304襯四氟



    HC

    哈氏合金



    Ti

    鈦管



    標記

    隔爆等級



    BT4~6

    dII BT4~6



    CT4~6

    dII CT4~6
