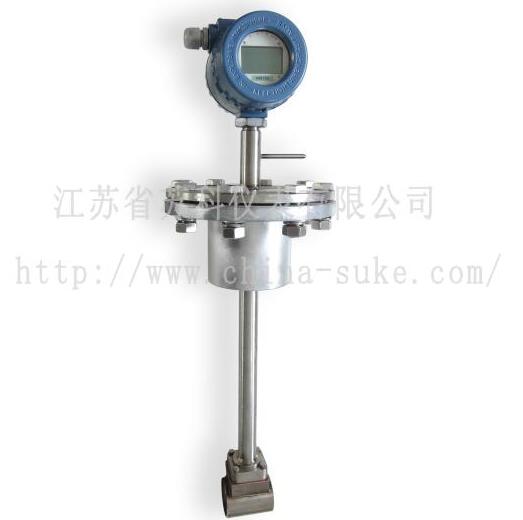

    SKLUCB型插入式渦街流量計

    防爆合格證編號:CNEx23.2893X

    插入式渦街流量計概述
      SKLUCB型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。插入式渦街流量計特點是壓力損失小,量程范圍大,精度好,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。采用壓電應力式傳感器,可靠性高,可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種理想的流儀表。。
      SKLUCB 型插入式渦街流量計防爆型,符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定,防爆標志為ExdIIBT6。
    插入式渦街流量計工作原理
      按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法),采用埋入壓電晶體的渦街測速探頭,插入大口徑工業管道內,將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4~20mADC電流信號。

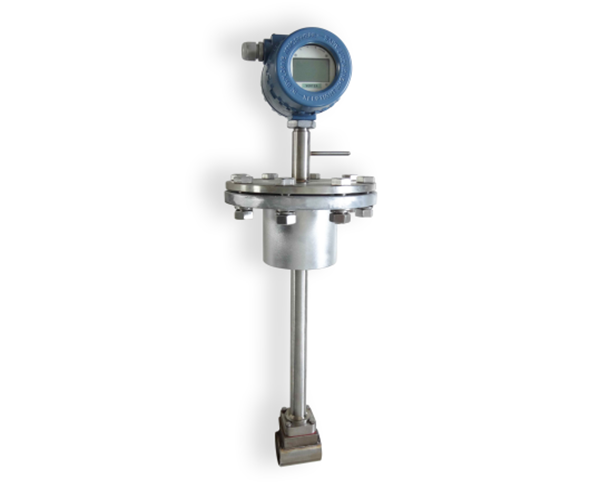

    插入式渦街流量計外形尺寸圖
    插入式渦街流量計外形尺寸圖
    插入式渦街流量計安裝定位尺寸:
    口徑(mm) DN250 DN300 DN400 DN500 DN600 DN800-2000
    L
    60.5
    58
    65.5
    60.5
    55.5
    45.5
    插入式渦街流量計特點:
    1、可測量蒸汽,氣體,液體的體積流量和質量流量;
    2、無機械運動部件,測量精度,結構緊湊維護方便;
    3、壓力損失小,量程范圍寬;范圍度達1:25;
    4、采用消擾電路和抗振傳感頭;
    5、采用消擾電路和抗振傳感頭,使儀表具有一定抗環境振動性能;
    6、可測介質溫度達+250℃。
    7、可實現不斷流拆裝傳感器,可實現放大器與傳感器分離(分離距離15m);
    插入式渦街流量計技術參數:
    公稱通經(mm)

     200~1500

    儀表材質

     1Cr18Ni9Ti

    公稱壓力(Mpa)

     PN1.6Mpa;PN2.5Mpa

    被測介質溫度(℃)

     -40~+250℃

    環境條件

     溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa

    精度等級

     示值的±2.5%

    量程比

     1:10;1:15

    阻力損失系數

     Cd<2.6

    輸出信號

     傳感器:脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
     變送器:兩線制4 ~ 20mADC電流信號

    供電電源

     傳感器:、+24VDC
     變送器:+24VDC
     現場顯示型:儀表自帶3.2V鋰電池

    信號傳輸線

     KVVP3×0.3(三線制),2×0.3(二線制)

    傳輸距離

     ≤500m

    信號線接口

     內螺紋M20×1.5

    防爆等級

     EXdbIICT6Gb

    防護等級

     IP65

    允許振動加速度

     1.0g


    插入式渦街流量計型號及功能選擇

    SKLUCB-

     插入式渦街流量計

    代號

    口徑

     流量范圍m3/h(飽和蒸汽180℃ ρ=5.157Kg/m3)

    液體

    氣體

    200

    200mm

    75~750

    500~5000

    250

    250mm

    110~1100

    800~8000

    300

    300mm

    160~1500

    1560~

    400

    400mm

    180~3000

    2750~

    500

    500mm

    300~4500

    4300~

    600

    600mm

    450~6500

    6100~

    800

    800mm

    750~

    11000~

    1000

    1000mm

    1200~

    17000~

    >1000



    協議

    協議



    代號

    功能1

    N

    無溫壓補償

    Y

    有溫壓補償



    代號

    輸出型號

    F1

    4-20mA輸出(二線制)

    F2

    脈沖

    F3

    RS485通訊接口

    F4

    HART協議



    代號

    被測介質

    J1

    液體

    J2

    氣體

    J3

    蒸汽



    代號

    功能2

    E

    2.5級

    T1

    常溫

    T2

    高溫

    T3

    蒸汽

    P1

    1.6MPa

    P2

    2.5MPa

    P3

    4.0MPa

    D1

    內部3.6V供電

    D2

    DC24V供電

    B1

    不銹鋼

    B2

    碳鋼

    A

    帶球閥


    插入式渦街流量儀表安裝步驟:
    1.在管道上用氣焊開一個略小于φ100mm 的圓孔,并把圓孔周圍毛刺清除干凈,以保證測頭旋轉流利。
    2.在管道圓孔處焊上廠家提供的法蘭,要求法蘭軸線與管道軸線垂直。
    3.將球閥及傳感器安裝在焊接好的發蘭上。
    4.調節絲杠,使插入深度符合要求( 保證測頭中心軸線和管道中心軸線重合),流體流向必須與方向標上的指示箭頭保持一致。
    5.均勻擰緊壓蓋上的螺絲。(注:壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)
    6.檢查各環節是否完成好,慢慢打開閥門觀察是否有泄漏(需特別注意人身安全)若有泄露請重復步驟 5、6
    。
    渦街流量計系列產品有:插入式渦街流量計氣體渦街流量計;蒸汽渦街流量計;帶溫壓補償一體式渦街流量計;
