     您現在的位置 > 首頁 > 溫度儀表 > 一體化溫度變送器

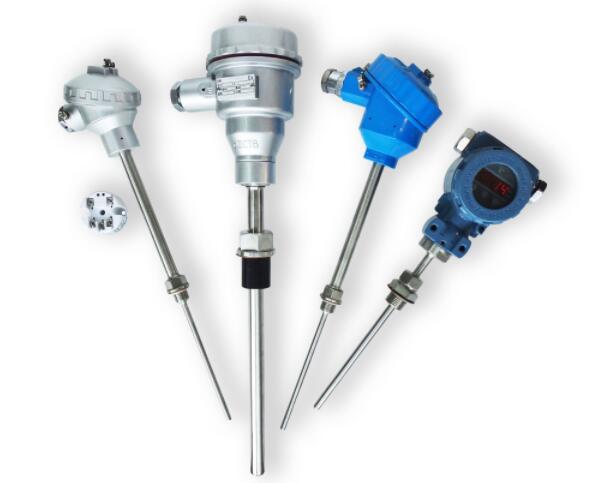

    SK-SBW一體化溫度變送器
    防爆合格證編號:CNEx21.1024X

    一體化溫度變送器概述
      SK-SBW 系列一體化溫度變送器是溫度傳感器與變送器的結合,以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等,實現對溫度的正確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的換代產品,是集散系統、數字總線系統的常用產品。
    一體化溫度變送器特點
    1、A、模塊式超小型模塊(模塊φ44×18)一體化,通用性強(有常規模擬型、帶RS485通訊型、HART協議型),常規模擬型可以實現二路變送信號輸出.
    B、集成電路變送單元,現場顯示與輸出可以實現不同的測控需求:
    a、一顯示,一路輸出(常規);
    b、一顯示,二路輸出;
    c、二顯示,二路輸出;
    2、采用DC24V供電,二線制4~20mA DC 輸出或者RS485通訊功能,傳輸距離遠,抗干擾能力強。
    3、冷端、溫漂、非線性自動補償。
    4、測量精度佳,長期穩定性好,顯示變送精度:0.5級、0.3級、0.2級 、0.1級(全隔離智能型一體化溫度變送器);傳感器精度:熱電阻 A級(Pt100);熱電偶 I級 II級
    5、溫度模塊內部采用環氧樹脂澆注工藝,適應于各種惡劣和危險場所使用。
    6、一體化設計,結構簡單合理,可直接替換普通裝配式熱電偶、熱電阻。
    7、機械保護 IP65 。
    8、采用熱電偶溫變,可免用補償導線,降低成本。
    9、可帶液晶、數碼管、指針等多種現場指示功能,方便現場觀察和適時監控。
    10、現場環境溫度>60℃時,溫度傳感器和現場變送單元顯示儀表可采用分體式(隔離)安裝。
    11、防爆等級:EXdIIBT4~6、EXdIICT4~6 粉塵防爆:ExtDA21 T80℃ 證書編號:CNEx21.1024X
    12、防護等級:IP65
    一體化溫度變送器技術指標

    類 別

    SK-SBW 溫度變送器模塊

    SK-SBW 現場顯示型溫度變送器

    準 確 度

    0.1%F.S(全隔離智能型) 0.2%F.S  0.3%F.S  0.5%F.S

    輸入及量程選擇

    熱電阻:Pt100 等,溫度范圍:-200~600℃內,適合中低溫量程選擇
    熱電偶:K、B 、S 、T 、J等 溫度范圍:0~1600℃內 適合中高溫量程選擇

    輸 出

    一路二線制4-20mA DC  24V DC供電(其它輸出0~5V 1~5V 0~10V輸出需定制)
    二路二線制DC24V供電 二路輸出4~20mA

    使用溫度

    -25-85℃ (一體化LCD/LED表頭時-10-60℃)

    溫度影響

    ≤0.05%/℃

    濕 度

    5-95%RH

    現場顯示

    3 1/2LED數碼管;LCD液晶

    顯示精度

    數字式:0.1級(隔離智能型);0.2級;0.25級;0.5 級;1.0級

    負載能力

    <600Ω(額定負載250Ω)

    外形尺寸

    Φ44×18

    70×100(中繼器)


    一體化溫度變送器選型方法

    型號

    類別

    感溫元件
    材料

    現場顯示

    安裝固定
    方式

    接線盒
    形式

    保護管直徑

    隔爆標志

    內芯結構

    保護管特征

    說 明

    SK-SBW



    一體化溫度變送器



    R



    熱電偶

    Z



    熱電阻



    P



    熱電偶分度號:S

    R



    熱電偶分度號:B

    M



    熱電偶分度號:N

    N



    熱電偶分度號:K

    E



    熱電偶分度號:E

    F



    熱電偶分度號:J

    C



    熱電偶分度號:T

    P



    熱電阻-Pt100

    C



      熱電阻-Cu50





    空白為不帶現場顯示

    Y



    數碼管(液晶)顯示

    H



    帶HART協議(液晶)

    R
      帶RS485通訊(模塊式)



    1



    無固定裝置

    2



    固定螺紋

    3



    活動法蘭

    4



    固定法蘭

    5



    活絡管接頭式

    6



    固定螺紋錐形式

    7



    直形管接頭式

    8



    固定螺紋管接頭式

    9



    活動螺紋管接頭式



    2



    防噴式

    3



    防水式

    4



    防爆式



    0



    Ф16

    1



    Ф12

    2



    Ф16高鋁質管

    3



    Ф20高鋁質管



    B



    隔爆





    普通元件

    K



    鎧裝元件



    材質304不標注

    F

    防腐型材質:316

    F4

    防腐型:不銹鋼襯四氟

    N

    耐磨型

    SK-SBW

    R

    N

    YH

    2

    4

    0

    B

    K

    F

    典型型號選型


    選擇溫度變送器需要知道以下參數:
    1、溫度范圍:
    2、傳感器分度號:熱電阻:PT100 熱電偶:K S B
    3、溫度變送器的精度要求:
    A、傳感器精度:
    1)PT100- A級
    2)K S B -I級 II級
    B、變送精度:0.5級 0.3級 0.2級0.1級(熱電偶為0.5級)
    4、輸出信號及功能:
    輸出信號一般為4~20mA輸出,功能為帶HART協議 RS485通訊
    是否帶現場顯示(現場顯示有數碼管顯示與液晶顯示,一般數碼管顯示抗干擾效果弱,液晶顯示有普通的-抗干擾效果弱和智能全隔離抗干擾的)
    5、傳感器的連接方式及規格尺寸:有螺紋、法蘭等
    6、傳感器的插深長度mm:
    7、傳感器的直徑mm:
    8、傳感器及安裝方式的材質要求:
    9、現場環境是否需要隔爆:
    10、使用現場是否有對講機、變頻器、大功率電機等干擾:

    一體化溫度變送器系列產品有:數顯一體化溫度變送器、帶HART協議一體化溫度變送器、熱電偶一體化溫度變送器、熱電阻一體化溫度變送器、智能溫度變送器等。
