SKZCLW系列重錘料位計

一、重錘料位計概述
　　SKZCLW系列重錘料位計的電子器件采用智能電機控制。每個測量周期均以測錘/鋼纜組件降至容器內部的方式啟動。鋼纜下降/提升的量等于在J安裝點下方自測量起始點至物料表面之間的無料空間距離。該距離使用霍爾效應探測技術和微控制器計時器電路進行測量，測量分辨率在0.045"之內。在探測與物料表面接觸時還采用了磁技術。測量數據刷新后，電機反向運行，測錘/鋼纜返回至初始位置。達到介質可視化，過程自動化的目的。在上升過程中對距離進行測量和校驗。
　　根據測得的距離和在配置過程中由操作員或安裝員設定的有效測量范圍確定料位。料位報警(高位和低位)與測得的料位進行比對，如必要，高位和低位報警繼電器輸出將改變狀態。
　　重錘式料位計的智能電機傳動系統控制著系在不銹鋼鋼纜上的重錘向下降，重錘接觸介質表面的瞬間停止下降，而后重錘式料位計改變電機的轉動方向將重錘收回。測量過程中，重錘式料位計通過專利的雙光學傳感器的準確計量，獲取料位信號，并將料位信號變送為4~20mA模擬量信號、RS485信號或脈沖信號輸出。
控制顯示器采用51系列單片機，由程序控制傳感器的整個探測過程的動作并檢測其信號，進行計算，在面板上的顯示窗口顯示料位數字，并有相應的報警輸輸出，測量可手動測量控制。
　　本料位計現場表(一次表)可分位二種規格：0-8米、0-16米、0-32米。該表具有控制和顯示料位高度功能。
二、重錘料位計工作原理

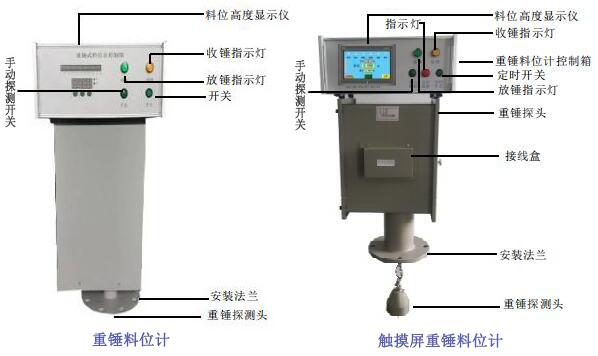

　　重錘料位計安裝在料倉頂部的料位計探頭的探測過程由料位計控制顯示儀表發出的信號控制。料位計探頭由驅動電機、減速機、絲杠、計數輪、繞線筒、計數傳感器、反轉傳感器、停止接近開關、靈敏杠桿等組成。
三、重錘料位計主要技術指標
1.傳感器
★測量范圍：0-8米，0-16米，0-32米等
★測量精度：±1%
★重復性：±1%
★分辨率：±3cm
★探測速度：0.15m/s
★測量帶：不銹鋼鋼絲繩
★探測器重量：2kg(0-16m)；2kg(0-32m)
★電機停轉力矩：5N.m
★功耗：運行時60W
★環境溫度：-5℃-+60℃(特殊場合訂貨時需注明)
★重量：25kg
2.控制顯示儀表
★電源電壓：220VAC±10%;50Hz±1Hz
★功耗：靜止時15W；運動時75W
★環境溫度：-30℃-+60℃
★數字顯示：6位LED
★與傳感器最大距離：500m
★超大屏幕直接顯示：為方便客戶，客戶可定制超大屏幕顯示數據
★重量：30kg
