     您現在的位置 > 首頁 > 變送器儀表 > SKGW51桿式導波雷達物位計


    SKGW51桿式導波雷達物位計

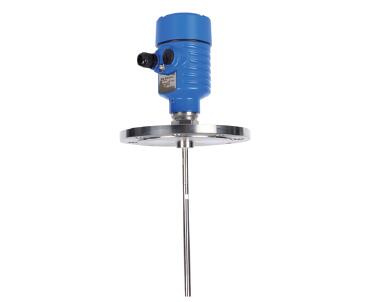

    桿式導波雷達物位計產品圖

    測量原理
      SKGW51桿式導波雷達物位計是基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播,當脈沖遇到物料表面時反射回來被儀表內的接收器接收,并將距離信號轉化成物位信號。

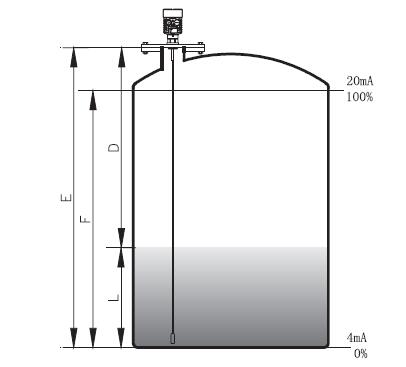

    桿式導波雷達物位計測量原理
    輸入
      反射的脈沖信號沿纜繩傳導至儀表電子線路部分,微處理器對此信號進行處理,識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,距離物料表面的距離D與脈沖的時間行程T成正比:D=C×T/2其中C為光速
    因空罐的距離E已知,則物位L為:L=E-D
    輸出
      通過輸入空罐高度E(=零點),滿罐高度F(=滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于4~20mA輸出。
    測量范圍:
    F-----測量范圍
    E-----空罐距離
    B-----頂部盲區
    K-----探頭到罐壁的距離
    頂部盲區是指物料高料面與測量參考點之間的小距離。
    底部盲區是指纜繩底部附近無法精確測量的一段距離。
    頂部盲區和底部盲區之間是有效測量距離。

    注意
    只有物料處于頂部盲區和底部盲區之間時,才能保證罐內物位的可靠測量。
    SKGW51桿式導波雷達物位計參數
    應  用:液體、固體
    測量范圍:桿6m
    過程連接:螺紋、法蘭
    介質溫度:-40~150℃
    過程壓力:-0.1~4.0Mpa
    精  度:±10mm
    防爆等級:Exd IIBT4 Gb
    防護等級:IP67
    信號輸出:4~20mA/HART(兩線/四線)
    SKGW51桿式導波雷達物位計外型尺寸圖
    桿式導波雷達物位計外型尺寸圖
    SKGW51桿式導波雷達物位計安裝圖
    桿式導波雷達物位計安裝圖
    SKGW51桿式導波雷達物位計選型
    單元

    參數

    防爆

    P標準型(非防爆)
    I隔爆型(Exd II BT4 Gb)

    傳感器/纜式探頭

    A 液體Φ4mm
    B 固體Φ6mm

    過程連接/材料

    G G1?A螺紋 不銹鋼
    GA G1A/螺紋 不銹鋼
    N 1?NPT螺紋 不銹鋼
    NA 1NPT螺紋 不銹鋼
    C 法蘭DN50 PN16 C不銹鋼
    D 法蘭DN80 PN16 C不銹鋼
    E 法蘭DN100 PN16 C不銹鋼
    F 法蘭DN150 PN16 C不銹鋼
    H 法蘭DN200 PN16 C不銹鋼
    K 法蘭DN250 PN16 C不銹鋼
    Y特殊定制

    密封/過程溫度

    P 普通密封/-40…150℃

    電子單元

    3 (4~20)mA/24VDC/HART兩線制
    4 (4~20)mA/220VAC /四線制
    5 RS485/Modbus

    外殼/防護等級

    L 鋁/IP67
    G 不銹鋼304/IP67

    電纜進線

    M M20*1.5
    N 1/2NPT

    特殊約定

    Y 特殊定制

    相關產品推薦:防腐導波雷達物位計;同軸導波雷達物位計;纜式導波雷達物位計;高溫導波雷達物位計;雙纜導波雷達物位計;
